MULTIPLEXTRIO 3544842 Ab-/Überlaufgarnitur

FORMAT Tec Ab-/Überlaufgarnitur Multiplex Trio DN 40/50, Bowdenzug 725mm, für Sonderwannen

Variantenartikel

Artikelnr.:

1018619

EAN:

4015211727970

Lieferantenartnr.:

727970

Alle Preise inkl. MwSt.

Melden Sie sich an!

Nutzen Sie Ihre Kundenvorteile:

persönliche Preise
genaue Lieferzeiten

Anmeldung für Kunden

Neuer Kunde? Jetzt registrieren.

Verfügbarkeit

Verfügbarkeit wird geprüft...

Beschreibung

flache Ausführung, nur 33 mm Platzbedarf hinter Badewanne, für Wasserzulauf durch Überlaufkörper ohne Drehrosette, Überlaufrosette, Ventilkegel, mit Zulaufflansch, Geruchverschluss, Ablaufbogen 45°, Ventil verchromt, Sperrwasserhöhe 50 mm, Ablaufleistung Anstauhöhe 300 mm 0,92 l/s, Überlaufleistung Anstauhöhe 60 mm über Mitte Überlaufloch 0,63 l/s, nach DIN EN 274

Für diesen Artikel ist folgendes Zubehör verfügbar

Beschreibung	Artikelnr.	Brutto
FORMAT Tec Wannendichtband 3,0 m, Abdichtung Wannenrand/Wand	1042205 Topseller	je per Ein ( per Ein)
PU-2-K Schaum 400 ml (Baumarkt)	1044791 Topseller	je per Ein ( per Ein)
FORMAT Tec Ausstattungsset Multiplex Trio MT5 chrom, für Ab-/Überlauf-Funktionseinheit	1018621	je per Ein ( per Ein)
FORMAT Tec Anschluss-Set Multiplex Trio für 098 13., mit 1,5 m flexiblem Anschlussrohr	1018622	je per Ein ( per Ein)
Viega Ventilkegel 6168-035 in Kunststoff verchromt, für Multiplex und Multiplex Trio	1001365 Topseller	je per Ein ( per Ein)
Viega Lippendichtung 6162-268 Ø 42 mm, Gummi schwarz, für Ventilkegel	1043952	je per Ein ( per Ein)
FORMAT Tec UP-Rohrunterbrecher DN 20, für Multiplex Trio	1018623	je per Ein ( per Ein)
FORMAT Tec Rosette für UP-Rohrunterbrecher, chrom	1018657	je per Ein ( per Ein)
Viega Ausstattungsset 6161.169 Visign MT5/RT5, Ø 75 mm, Kunststoff verchromt	1017423	je per Ein ( per Ein)
Viega Schraube 6162.45-593 M 12 x 28 mm, Messing vernickelt, für Ventiloberteil	1126850	je per Ein ( per Ein)
Viega Ablaufbogen 6162.99 DN 40/50, 45°, Kunststoff weiß, für Anschluss an Ablaufgarnitur	1013062	je per Ein ( per Ein)
Viega Ventiloberteill 6162-955 70 x 16 mm, Messing verchromt	1126853	je per Ein ( per Ein)

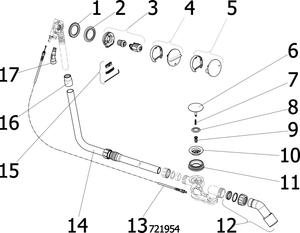

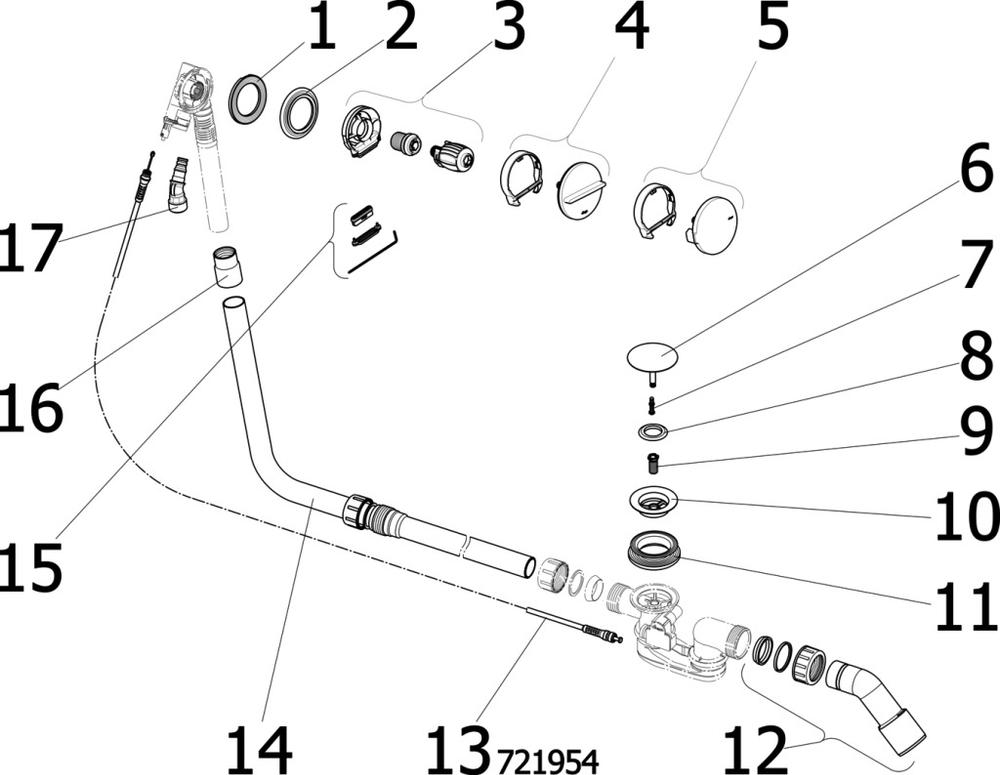

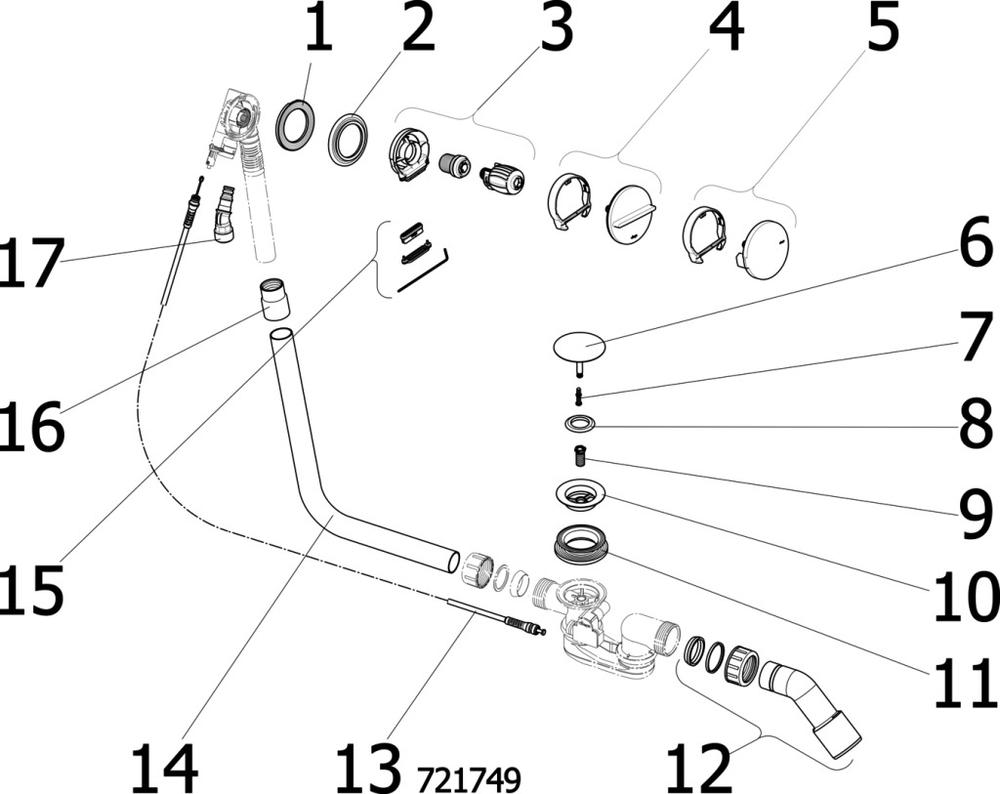

Ersatzteile

(Klicken zum Vergrößern)

Pos.	Beschreibung	Artikelnr.	Werksnr.
111	Viega Dichtung 6168.12 Ø 50 x 75 x 5 mm, für Überlauf	K0568493	749989
222	Viega Dichtung 6161.98 76 x 3,5 mm, Gummi	K0568474	695927
333	Viega Zulaufflansch 6161.105 68,2 mm, Kunststoff grau, für Wasserzulauf, mit Befestigungsschrauben	K0568485	734626
13	Viega Bowdenzug 6162-19 560 mm, für Normalwanne, Kunststoff schwarz, Seil Edelstahl	K0568480	721732
13	Viega Bowdenzug 6162-19 725 mm, für Mittelanschluss, Kunststoff schwarz, Seil Edelstahl	K0568481	721749
13	Viega Bowdenzug 6162-19 1070 mm, für Überlänge, Kunststoff schwarz, Seil Edelstahl	K0568482	721954
14	Viega Überlaufrohr 6176-651 220 x 180 mm, Kunststoff weiß, für Normalbadewannen	1007541	113124
14	Viega Überlaufrohr 6165 660 x 300 mm, Kunststoff weiß, für Überlänge	K0568410	167899
444	Viega Ausstattungsset 6161.179 Visign MT3/RT3, Ø 75 mm, Kunststoff verchromt	K0568486	734640
14	Viega Überlaufrohr 6163.45-651 310 x 230 mm, Kunststoff weiß, für Mittelanschluss	1198937	121556
555	Viega Ausstattungsset 6161.169 Visign MT5/RT5, Ø 75 mm, Kunststoff verchromt	1017423	734633
666	Viega Ventilkegel 6168-035 in Kunststoff verchromt, für Multiplex und Multiplex Trio	1001365	215392

Weitere Informationen

Anschluss Abfluss:

Rohrende

Farbe:

weiß

Mit Ablaufgarnitur:

Modell:

6161.62

Produktklasse:

Ab-/Überlaufgarnitur Wannen

Rohraußendurchmesser Abflussrohr[mm]:

50 mm

Serie:

FORMAT Tec

Zusatzdokumente:

Datenblatt

Montageanleitung

Ausprägungen dieses Artikels

Modell

Produktklasse

Serie

Modell	Produktklasse	Serie	Artikelnr.
6161.52	Ab-/Überlaufgarnitur Wannen mit Einlauf	Multiplex Trio	K0567900
6161.62	Ab-/Überlaufgarnitur Wannen	FORMAT Tec	1018619
6161.72	Ab-/Überlaufgarnitur Wannen	FORMAT Tec	1018620
